Trong các cụm máy có trục quay, việc hạn chế bụi bẩn, nước, dầu mỡ và tạp chất xâm nhập vào khu vực ổ trục là yêu cầu quan trọng để duy trì khả năng vận hành ổn định. Gioăng cao su chữ V (V-ring, V-seal) là dạng gioăng làm kín quay được thiết kế để lắp trực tiếp trên trục. Trong đó phần môi gioăng tiếp xúc với bề mặt đối diện nhằm hạn chế sự xâm nhập của tạp chất và hỗ trợ giữ chất bôi trơn trong cụm máy. Thành Danh cung ứng và gia công gioăng cao su chữ V theo mẫu, bản vẽ và yêu cầu kỹ thuật. Phù hợp với nhu cầu thay thế phụ tùng, sản xuất máy móc và đặt hàng số lượng lớn.
Vai trò của gioăng cao su chữ V trong vận hành máy móc

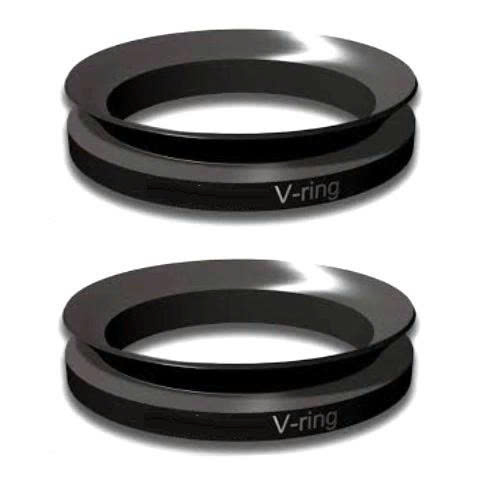

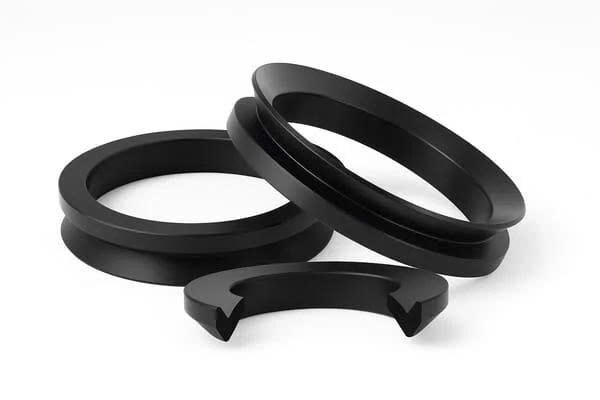

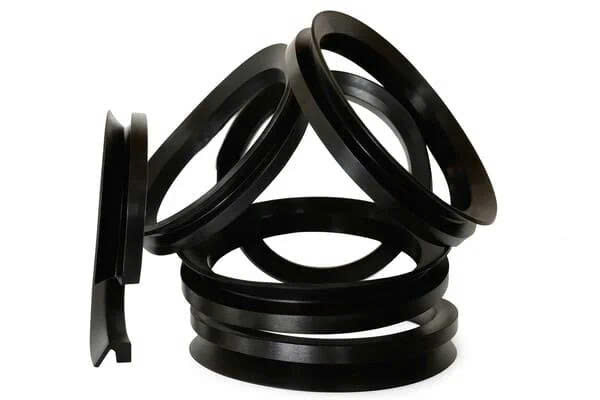

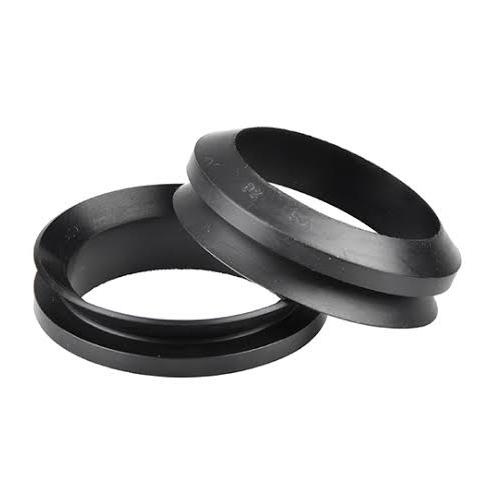

Gioăng cao su chữ V là vòng làm kín bằng cao su đàn hồi. Thường được sử dụng trên các trục quay để bảo vệ ổ bi, bạc đạn, động cơ, hộp số, máy bơm và nhiều cụm thiết bị cơ khí khác. Sản phẩm có thân vòng ôm quanh trục và một môi làm kín mềm, linh hoạt hướng về phía bề mặt đối diện.
Khi lắp đặt, thân gioăng giữ sản phẩm trên trục và quay cùng trục. Phần môi làm kín tạo lực tiếp xúc với bề mặt đối diện. Trong quá trình trục chuyển động, môi gioăng duy trì tiếp xúc phù hợp để hạn chế nước, bụi, đất cát, dầu mỡ hoặc các tạp chất bên ngoài đi vào cụm máy.
Một số vai trò chính của gioăng cao su chữ V
• Bảo vệ ổ trục và vòng bi: Hạn chế bụi, nước và tạp chất xâm nhập vào khu vực ổ trục. Góp phần giảm nguy cơ mài mòn các chi tiết bên trong.
• Hỗ trợ giữ dầu mỡ bôi trơn: Trong điều kiện làm việc phù hợp. V-ring giúp hạn chế chất bôi trơn thoát ra ngoài tại vị trí làm kín.
• Làm kín trong môi trường có chuyển động quay: Kết cấu môi đàn hồi cho phép gioăng làm việc cùng trục quay mà vẫn duy trì tiếp xúc với bề mặt làm kín.
• Lắp đặt gọn: Gioăng được lắp trực tiếp trên trục. Phù hợp với nhiều cụm máy có không gian làm kín tương đối hạn chế.
Hiệu quả làm kín thực tế còn phụ thuộc vào vật liệu, kích thước, tốc độ quay, nhiệt độ, độ nhám bề mặt và điều kiện lắp đặt. Vì vậy, cần lựa chọn gioăng dựa trên thông số vận hành cụ thể thay vì chỉ dựa vào hình dạng.
>>>> Xem thêm: Sản xuất gioăng D chính xác, bền bỉ cho nhiều ứng dụng kỹ thuật
Chất liệu và thông số cần quan tâm khi chọn gioăng cao su chữ V
Vật liệu quyết định đáng kể đến khả năng chịu dầu, nước, thời tiết và nhiệt độ của gioăng cao su chữ V. Một số chất liệu thường được cân nhắc gồm:
– Cao su NBR: Có khả năng kháng dầu khoáng, mỡ bôi trơn và một số loại nhiên liệu tương đối tốt. Đây là vật liệu thường được sử dụng cho các cụm máy có tiếp xúc với dầu mỡ.
– Cao su EPDM: Có khả năng chống ozone, tia UV, nước và thời tiết tốt. EPDM phù hợp hơn với các vị trí thường xuyên tiếp xúc nước hoặc môi trường ngoài trời. Tuy nhiên, vật liệu này không phù hợp với nhiều loại dầu khoáng.
– Cao su FKM: Có khả năng chịu nhiệt và kháng nhiều loại dầu, nhiên liệu, hóa chất tốt. FKM có thể được cân nhắc cho các môi trường làm việc khắt khe hơn, tùy yêu cầu cụ thể.
>>>> Xem thêm: Ron silicon chữ E chống bụi hiệu quả chất lượng cao
Một số thông số tham khảo
| Thông số | Khoảng tham khảo | Lưu ý |
| Đường kính trục | Khoảng 10–300 mm | Phụ thuộc series và kích thước V-ring |
| Độ cứng | Khoảng 50–70 Shore A | Có thể thay đổi theo vật liệu và thiết kế |
| NBR | Khoảng -30 đến +100°C | Cần đối chiếu cấp vật liệu cụ thể |
| EPDM | Khoảng -40 đến +150°C | Phù hợp nước và thời tiết, không phù hợp dầu khoáng |
| FKM | Khoảng -20 đến +200°C | Có thể phù hợp môi trường nhiệt và dầu khắt khe |
| Tốc độ quay | Có thể đến khoảng 10–15 m/s | Phụ thuộc kích thước, thiết kế và điều kiện làm việc |
Các khoảng trên chỉ mang tính tham khảo, không phải thông số áp dụng chung cho mọi sản phẩm. Khi lựa chọn thực tế cần đối chiếu với mã sản phẩm, vật liệu, thiết kế V-ring và điều kiện vận hành.
Ngoài ra, cần xác định đường kính trục, kích thước tổng thể, chiều cao profile, kích thước môi, độ cứng, tốc độ quay, nhiệt độ và loại chất tiếp xúc. Những thông tin này giúp lựa chọn đúng vật liệu và quy cách gioăng hơn.
>>>> Xem thêm: Đơn vị cung cấp ron silicon chữ u chất lượng tốt
Ứng dụng thực tế của gioăng cao su chữ V
Nhờ thiết kế dành cho vị trí có chuyển động quay, gioăng cao su chữ V được ứng dụng trong nhiều thiết bị cơ khí và hệ thống công nghiệp.
• Ổ bi và cụm vòng bi: V-ring được sử dụng để hạn chế bụi, nước và tạp chất xâm nhập vào khu vực ổ trục. Đặc biệt tại các thiết bị làm việc trong môi trường nhiều bụi hoặc độ ẩm cao.
• Động cơ và hộp giảm tốc: Gioăng có thể được bố trí tại một số vị trí trục quay nhằm hỗ trợ bảo vệ chi tiết bên trong khỏi bụi, nước và các tác nhân bên ngoài.
• Máy bơm và thiết bị công nghiệp: Trong các cụm máy có trục quay, V-ring có thể được sử dụng tại vị trí phù hợp để hạn chế tạp chất xâm nhập và hỗ trợ kiểm soát chất bôi trơn.
• Máy móc nông nghiệp: Các thiết bị thường xuyên làm việc ngoài trời hoặc tiếp xúc với bụi đất, nước và bùn có thể sử dụng V-ring với vật liệu phù hợp để tăng khả năng bảo vệ cụm trục.
• Thiết bị truyền động và máy công cụ: Gioăng có thể được ứng dụng tại các cụm trục, bạc đạn và cơ cấu quay cần hạn chế sự xâm nhập của bụi hoặc chất bẩn.
Tuy nhiên, gioăng cao su chữ V không phải lựa chọn thay thế cho mọi loại phớt trục. Với hệ thống có áp suất cao, tốc độ quay lớn hoặc yêu cầu kiểm soát rò rỉ nghiêm ngặt. Cần đánh giá toàn bộ kết cấu làm kín trước khi lựa chọn.
Quy trình tư vấn và đặt gia công gioăng cao su chữ V tại Thành Danh
Để quá trình đặt gioăng cao su chữ V diễn ra thuận tiện và hạn chế sai lệch về kích thước. Thành Danh tiếp nhận thông tin kỹ thuật, tư vấn vật liệu và thống nhất quy cách trước khi tiến hành gia công.
1. Tiếp nhận mẫu hoặc bản vẽ: Khách hàng có thể cung cấp mẫu gioăng thực tế, bản vẽ kỹ thuật hoặc thông tin về đường kính trục, vị trí lắp đặt và điều kiện làm việc. Đây là cơ sở để chúng tôi xác định đúng quy cách sản phẩm.
2. Tư vấn vật liệu và thông số: Dựa trên môi trường sử dụng, nhiệt độ, tốc độ quay và loại chất tiếp xúc. Chúng tôi tư vấn vật liệu phù hợp như NBR, EPDM, FKM cùng độ cứng và kích thước theo yêu cầu của sản phẩm.
3. Thống nhất quy cách, báo giá và tiến độ: Sau khi xác định được yêu cầu kỹ thuật. Chúng tôi trao đổi với khách hàng về vật liệu, kích thước, số lượng, quy cách gia công, chi phí và thời gian giao hàng trước khi sản xuất.
4. Tiến hành gia công và bàn giao: Thành Danh thực hiện gia công gioăng cao su chữ V theo mẫu hoặc bản vẽ đã thống nhất. Kiểm tra các yêu cầu về kích thước và chất lượng sản phẩm trước khi đóng gói, bàn giao.
Với những đơn hàng cần sản xuất số lượng lớn hoặc gia công theo mẫu riêng. Khách hàng nên cung cấp đầy đủ thông tin kỹ thuật ngay từ đầu để quá trình tư vấn, báo giá và sản xuất được thuận lợi hơn.
Cần gia công gioăng cao su chữ V? Liên hệ Thành Danh
Gioăng cao su chữ V là giải pháp làm kín phù hợp cho nhiều cụm trục quay. Đặc biệt tại những vị trí cần hạn chế bụi, nước và tạp chất xâm nhập vào khu vực ổ trục. Lựa chọn đúng vật liệu, kích thước và thông số vận hành có vai trò quan trọng đối với khả năng làm kín và độ bền của sản phẩm. Nếu doanh nghiệp đang cần đặt gioăng cao su chữ V số lượng lớn. Có thể gửi mẫu thực tế hoặc bản vẽ cho Thành Danh để được tư vấn vật liệu, xác nhận quy cách và nhận báo giá phù hợp.
CÔNG TY TNHH SX TM THÀNH DANH
Văn phòng: 142 TX21, Khu phố 6, phường Thạnh Xuân, quận 12, TP. HCM
Nhà máy: Tổ 04, Ấp Lộc Trung, Xã Hưng Thuận, Thị xã Trảng Bàng, T. Tây Ninh.
Hotline 1: 090 2013292 – Mrs.Tâm
Hotline 2: 0913907435 – Mr.Quân
Email:congtythanhdanh@thanhdanh.com.vn – quan.tran@thanhdanhrubber.com
Website: thanhdanh.com.vn
